海水淡水化装置

海水中の各種塩類を除去して淡水とし、飲料水、工業用水として供給します。
高効率のエネルギ-回収装置を装備し、エネルギーコスト低減もご提案出来ます。

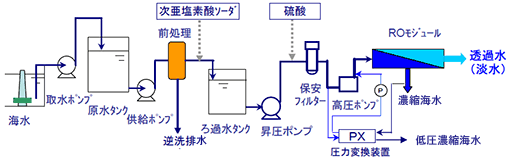

システム構成イメージ

特長

  • ROモジュールは世界最大級の海水淡水化プラントに採用されている高性能・高信頼性の逆浸透膜は、東洋紡の中空糸膜ホロセップを採用しています。
  • ROモジュールの前で次亜塩素酸ソーダの添加ができるため、バイオファウリングの防止が可能です。
  • 中空糸膜のため、膜表面積が大きくとれ、設備がコンパクトになっています。
  • 淡水量 1日 1m³から1,000m³を超えるものまでお客様のニーズにお応えいたします。

用途

  • 離島での飲料水、生活用水の確保
  • 船上での飲料水、生活用水の確保
  • 海洋深層水からミネラル水を製造
  • 海辺の高塩濃度の井戸水の脱塩

実績

東洋紡は世界の海水淡水化市場の大部分を占める中東地域の中東湾岸諸国で高い市場シェア(≒50%)を獲得しています。
特に水質の悪い閉鎖海域(紅海等)ではRO膜の性能と耐久性に対して高い評価を得ています。

東洋紡製RO膜の主な実績

納入先(国名) 処理量(m³/日) 納入年
Ras Al-Khair (Saudi Arabia) 345,000 2014
Jeddah R03 (Saudi Arabia) 260,000 2013
Shuqaiq-II (Saudi Arabia) 240,000 2010
Rabigh (Saudi Arabia)   205,000 2008
Yanbu (Saudi Arabia)   128,000 1998
Jeddah RO1 (Saudi Arabia)  56,800 1989
Jeddah RO2 (Saudi Arabia) 56,800 1994
Yanbu (Saudi Arabia)  50,400 2005
Fukuoka (Japan)  50,000 2005
Ad Dur (Bahrain)   45,500 2005
Florida (USA)   11,400 2005
Tanjung-Jati B (Indonesia) 10,800 2005

東洋紡エンジニアリングの装置実績(国内)

処理内容 原水 処理量(m³/日) 納入年 納入先
海水淡水化 海水 50 1995 山口県(合繊メーカー)
海水淡水化 海水 10 1995 山口県(合繊メーカー)
海水淡水化 海水 50 1999 スペイン(政府機関)
海水淡水化 海水 1,000 2000 徳島県(発電所)
海水淡水化 深層水 288 2000 高知県(食品メーカー)
海水淡水化 海水 40 2000 愛媛県(水産メーカー)
海水淡水化 海水 7 2001 富山県(酒造メーカー)
海水淡水化 深層水 4 2001 富山県(地方自治体)
海水淡水化 海水 10 2005 海上自衛隊、3台
海水淡水化 海水 10 2007 海上自衛隊、2台
海水淡水化 海水 1,500 2009 徳島県(発電所)
海水淡水化 海水 10 2010 愛知県(食品メーカー)
海水濃縮 海水 5 2004 京都府(製塩メーカー)
海水濃縮 海水 2 2006 鹿児島県(化粧品メーカー)
海水濃縮 海水 5 2007 宮崎県(製塩メーカー)
海水濃縮 海水 2 2008 三重県(研究機関)
海水濃縮 海水 5 2009 神奈川県(研究機関)

事例

設備基本構成

前処理 海水淡水化処理
処理目的 海水のSS除去(清澄海水) 脱塩処理(淡水)
処理方式 砂ろ過、膜ろ過等 逆浸透膜法
メンブレン汚れ係数 FI値(※1 SDI15) ≦4
操作圧力 - 5.5~7MPa
回収率 - ≧30%
塩除去率 - 99.4%(公称)

※1 SDI・・・Silt Density Index

標準動力(一例)

透過水量(標準値)※2 【m³/D】 50 100 300 500
定格動力 【KW】 26 52 132 185

※2 標準値:塩濃度35,000mg/L, 圧力5.39MPa, 水温25℃, 回収率30%

中大型海淡装置(淡水量:100~数千m³/D)

海水淡水化装置500立方メートル

小型海淡装置 (淡水量:1~50m³/D)

30~50m3/D  装置イメージ
