MBR(膜分離活性汚泥)装置

MBRとは膜分離活性汚泥法(Membrane Bioreactor)の略称で、従来の最終沈殿槽に代えて、膜を用いて固液分離する活性汚泥法のことです。当社のMBRシステムは好気槽内に膜を浸漬させた膜分離槽一体型と、膜分離槽を別置きにする膜分離槽別置型があります。新設、改造、高機能化等の多様な目的に対応し、一体型、別置型の選定を含め、お客様にとって最適なシステムを構築をご提案します。

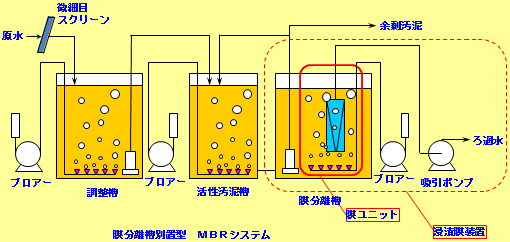

膜分離槽別置型

イメージ

特長

従来の活性汚泥法と比較して

  • 最終沈殿池が不要であり省スペースとなる。
  • 標準活性汚泥設備と同じ反応槽容量で処理量を増やせる
  • 活性汚泥濃度を高く維持できるため、処理が安定化しやすい
  • 維持管理が容易であり、排水処理の省力化が可能である。
  • 水質が良好 (SS濃度≒0)であり、大腸菌などの細菌の除去ができる。
(膜分離槽別置型)

別置型膜分離槽

膜エレメントの設置状況

特長

  • 一般的な膜分離槽より小型で設置面積が小さい
  • 膜ユニットの吊り上げ装置が不要である。
  • 膜の着脱が容易(高所作業が不要)である。
  • 個々の膜エレメントの濾液の確認ができる
  • トラブルが生じた場合、膜エレメントを個別に閉止できる
  • 目詰まりしにくい特殊散気管を使用している。

事例

膜分離槽別置型 50m3/日処理 MBRシステムの例
イメージ
MBR(膜分離活性汚泥法)システムに使用する浸漬膜の例
膜素材ポリフッ化ビニリデン(PVDF)
細孔径0.2μm以下
膜形状中空糸 内径0.6mm×外形1.0mm
有効膜面積12.5m2
膜エレメント寸法幅 a:530mm、b:450mm
高さ c:1010mm
使用温度5~45℃
使用pH2~10

処理フローの例

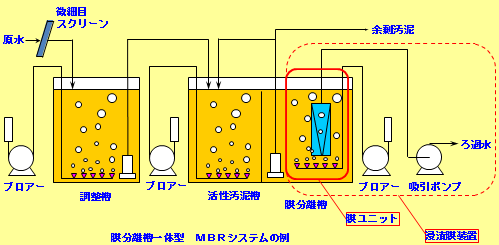

膜分離槽一体型

イメージ

実施例の写真

(膜分離槽一体型)


中空糸型膜エレメント
